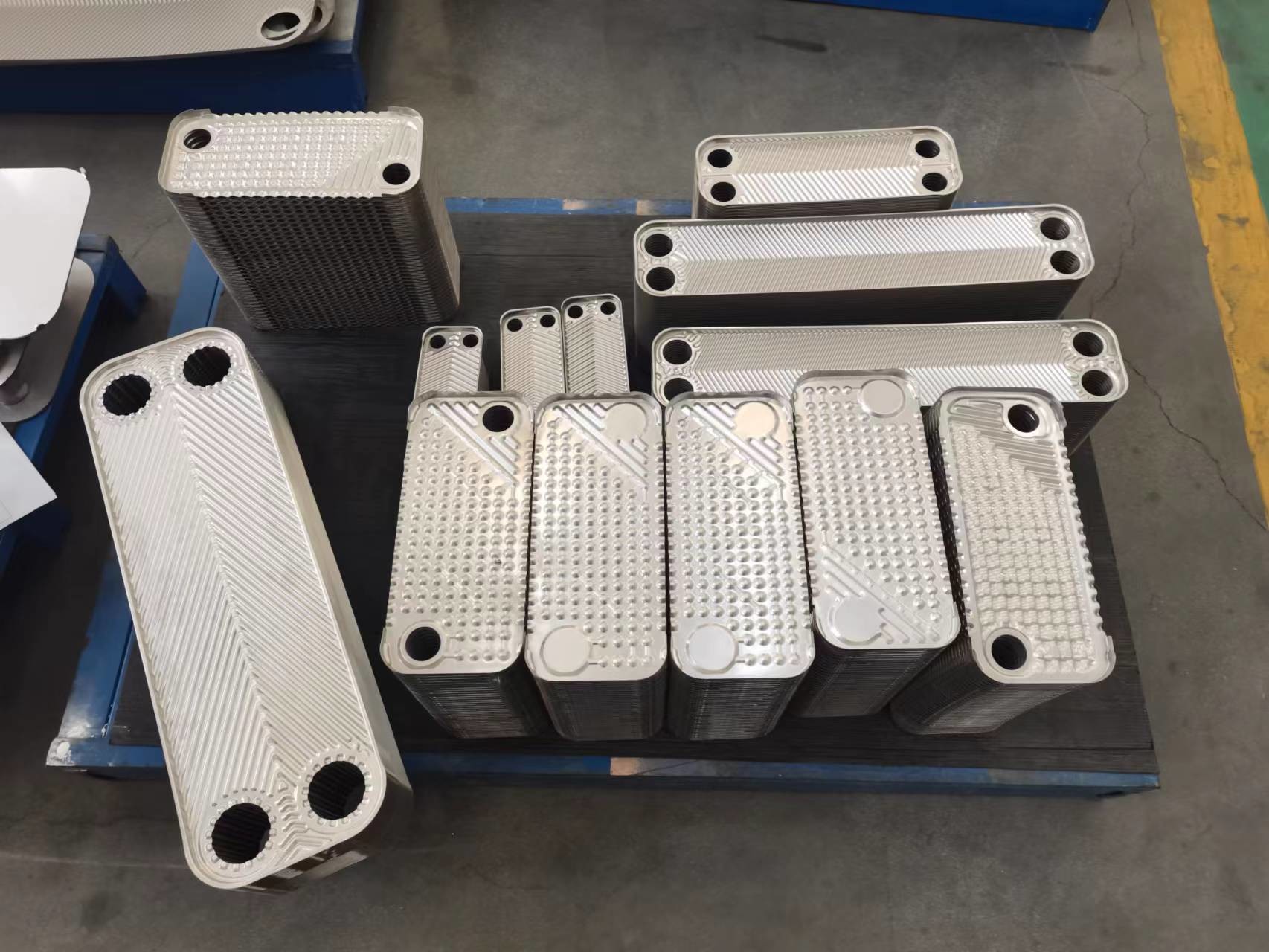

Ανταλλάκτης θερμότητας με συγκολλημένη πλάκα Ανάκτηση θερμότητας, αντλίες θερμότητας και οικιακές εφαρμογές ζεστού νερού
Εισαγωγή:
Ένας εναλλάκτης θερμότητας με συγκολλημένη πλάκα είναι ένα είδος συσκευής μεταφοράς θερμότητας που χρησιμοποιεί την τεχνολογία συγκολλησης για να ενώσει μεταλλικές πλάκες μεταξύ τους.από ανοξείδωτο χάλυβα και διατίθενται σε κυματοειδή μοτίβο.
Οι ανταλλακτές θερμότητας με συγκολλημένες πλάκες αποτελούνται από πολλαπλές πλάκες που στοιβάζονται μαζί και συνδέονται μόνιμα με τη χρήση μιας διαδικασίας συγκολλησης.λιώνει και ρέει στα κυματοειδή κανάλιαΑυτή η τεχνική συγκόλλησης εξασφαλίζει εξαιρετική θερμική αγωγιμότητα και δομική ακεραιότητα.
Το κυματοειδές σχέδιο των πλάκων ενισχύει τη μεταφορά θερμότητας δημιουργώντας αναταραχές στη ροή του υγρού.Το συμπαγές μέγεθος και η ελαφριά κατασκευή των ανταλλακτών θερμότητας με συγκολλημένη πλάκα επιτρέπουν εξοικονόμηση χώρου στις εγκαταστάσεις.
Ο διαγώνιος ανταλλακτής θερμότητας είναι ειδικός για κεντρικό κλιματισμό, βιομηχανικό ψυγείο, σύστημα αντλίας θερμότητας μεγάλης κλίμακας, κλπ. Χρήση ψυκτικού υγρού σε διπλό συμπιεστή,Η μέγιστη ισχύς μεταφοράς θερμότητας μπορεί να φτάσει τα 600KW., ειδικά βελτιστοποίηση σχεδιασμού ψυκτικού υγρού τύπου R410A στη δομή.
3IN1 BRAZED PLATE HEAT EXCHANGER, μπορούμε να το ονομάσουμε αέρας στεγνωτήρας πλάκας ανταλλακτής θερμότητας, σύντομη ονομασία με ψυγείο στεγνωτήρα.
Περιλαμβάνει εξατμιστήρα, διαχωριστή αερίου-νερού και προψύκτη.
Προψύκτη:
Ανταλλάκτης θερμότητας για κρύο αέρα και υψηλής θερμοκρασίας αέρα, εξοικονόμηση ενέργειας διάσπαση για συμπιεστή. μη συμπύκνωση στην έξοδο και άμεσα σε χρήση.
Εξάτμισμα:
Το νερό πάγωσε από τον συμπιεσμένο αέρα.
Διαχωριστής αερίου-νερού:
Διαχωρίστε το αέριο και το νερό, στεγνό αέρα.
Τρία-σε-ένα, υψηλή αποτελεσματικότητα μεταφοράς θερμότητας, μικρός όγκος, εξοικονόμηση χώρου, πλήρης απομάκρυνση νερού, εξάλειψη των προβλημάτων από φραγμούς.
| Τύπος |
Β (((mm |
C(mm |
D ((mm) |
E ((mm) |
Δάχος
(μμ)
|
Βάρος ((Kg) |
Μέγιστη ροή (m3/h) |
Πίεση σχεδιασμού (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0,08N |
8 |
Τρία τέταρτα.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1.28N |
0.9+0.07N |
8 |
Τρία τέταρτα.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2.32Ν |
1.3+0.12N |
18 |
Τρία τέταρτα.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1,98N |
1.3+0.1N |
18 |
Τρία τέταρτα.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2.36N |
1.5+0.133N |
18 |
Τρία τέταρτα.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2.36N |
1.5+0.133N |
18 |
Τρία τέταρτα.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2,35N |
2.2+0.16N |
18 |
Τρία τέταρτα.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
Τρία τέταρτα.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
Τρία τέταρτα.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
Τρία τέταρτα.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
Τρία τέταρτα.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
Τρία τέταρτα.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
Τρία τέταρτα.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
Τρία τέταρτα.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
Τρία τέταρτα.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
Τρία τέταρτα.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
Τρία τέταρτα.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2.3N |
12+0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2.7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2.7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2.7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0.957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2.675N |
20+1.26Ν |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1.8N |
300 |
Τρία τέταρτα.5 |
