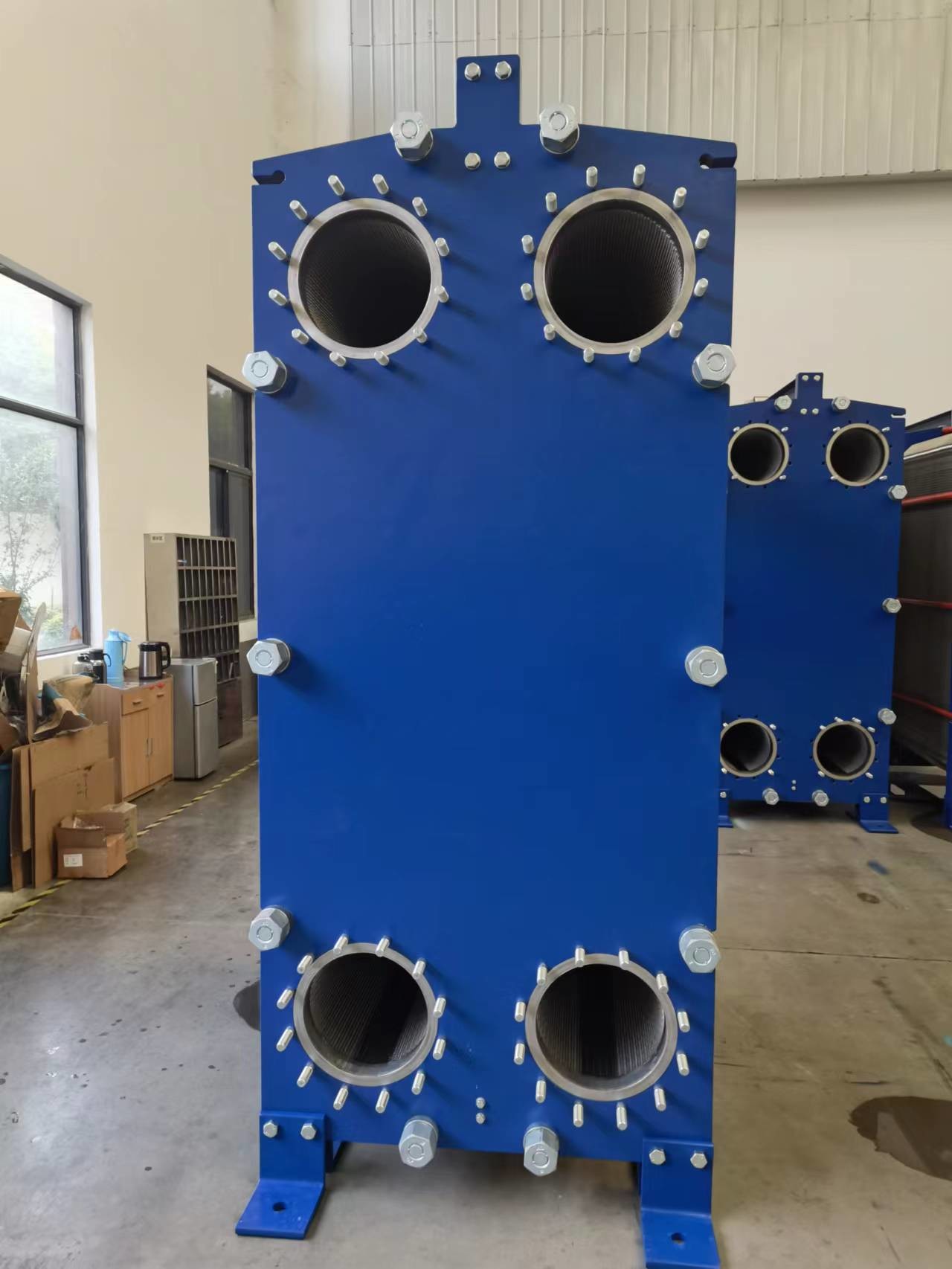

Εναλλακτής θερμότητας με πλάκα συμπιεσμού σειράς Α19 SM0254 Υλικό για τη μεταλλουργία
Μετρητής θερμότητας πλάκας με συμπίεση (GPHE)είναι ένας τύπος εναλλάκτη θερμότητας που αποτελείται από μια σειρά από μεταλλικές πλάκες με συμπίεση μεταξύ τους.Τα GPHEs χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες και εφαρμογές λόγω του συμπαγούς μεγέθους τους, υψηλή αποδοτικότητα μεταφοράς θερμότητας και ευελιξία.
Τα βασικά χαρακτηριστικά και οι αρχές λειτουργίας ενός θερμοανταλλάκτη πλάκας με συμπίεση:
Σχεδιασμός πινακίδας: Τα GPHE αποτελούνται από πολλαπλές πλάκες κατασκευασμένες από υλικά όπως ανοξείδωτο χάλυβα ή τιτάνιο.βελτίωση της αποδοτικότητας μεταφοράς θερμότητας.
Πυροσβεστικά: Οι πλάκες σε ένα GPHE σφραγίζονται με συμπίεση από υλικά ελαστομερών, όπως νιτρίλιο (NBR) ή EPDM. Οι συμπίεση εξασφαλίζουν στενή και χωρίς διαρροές σφραγίδα μεταξύ των πλακών,αποτρέποντας την ανάμειξη των δύο υγρών που ανταλλάσσονται.
ρεύμα υγρών: Τα δύο υγρά που εμπλέκονται στη διαδικασία ανταλλαγής θερμότητας ρέουν μέσω εναλλακτικών καναλιών που σχηματίζονται μεταξύ των πλάκων.Η διάταξη ροής αντιστροφής μεγιστοποιεί τη διαφορά θερμοκρασίας μεταξύ των υγρών, βελτιστοποιώντας τη μεταφορά θερμότητας.
Μεταφορά θερμότητας: Καθώς τα ζεστά και τα κρύα υγρά ρέουν μέσω των αντίστοιχων καναλιών τους, η θερμότητα μεταφέρεται μέσω του υλικού της πλάκας από την ζεστή πλευρά στην ψυχρή πλευρά.Ο σχεδιασμός της κυματοειδούς πλάκας και η αναταραγμένη ροή προάγουν αποτελεσματική μεταφορά θερμότητας, με αποτέλεσμα υψηλό συνολικό συντελεστή μεταφοράς θερμότητας.
Συμπίεση σχεδιασμού: Τα GPHEs προσφέρουν ένα συμπαγές αποτύπωμα σε σύγκριση με άλλους τύπους ανταλλακτών θερμότητας.
Ευελιξία και μοντελοποίηση: Τα GPHEs είναι αρθρωτά σε σχεδιασμό, επιτρέποντας εύκολη προσαρμογή και προσαρμογή σε διαφορετικές απαιτήσεις μεταφοράς θερμότητας.Επιπλέον πλάκες μπορούν να προστεθούν ή να αφαιρεθούν για να ρυθμιστεί η περιοχή μεταφοράς θερμότητας και η χωρητικότητα κατά περίπτωση.
Εύκολη συντήρησηΟι GPHEs είναι σχεδιασμένες για εύκολη συντήρηση.
Πολλαπλομορφία: Τα GPHEs είναι κατάλληλα για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των συστημάτων HVAC, των βιομηχανικών διεργασιών, της ψύξης, της επεξεργασίας τροφίμων και ποτών και της παραγωγής ενέργειας.συμπεριλαμβανομένου του νερού, πετρέλαιο, χημικά και ψυκτικά.
Οι θερμοανταλλάκτες με πλάκες προσφέρουν αποτελεσματική μεταφορά θερμότητας, συμπαγές μέγεθος και ευελιξία, καθιστώντας τους δημοφιλή επιλογή για πολλές εφαρμογές ανταλλαγής θερμότητας.ευκολία συντήρησης, και η ευελιξία τους συμβάλλουν στην ευρεία χρήση τους σε διάφορες βιομηχανίες.
| Τύπος |
Α ((mm) |
B ((mm) |
C(mm |
D ((mm) |
E ((mm) |
Υψόμετρο (mm) (από τη μέση του κάτω μέρους μέχρι το έδαφος) (mm) |
Δοκιμαστικό σύστημα |
Δρόμος συνδέσμου (mm)
(μμ)
|
Μέγιστη ροή (m3/h) (m3/h) |
Πίεση σχεδιασμού (Mpa) |
Μέγιστο αριθμό τεμαχίων |
| Α8 |
N(2.3+X) |
200 |
70 |
750 |
656 |
51.5 |
500 |
28 |
18 |
10/1.6 |
95 |
| ΑΣ7 |
N(2.3+X) |
300 |
126 |
660 |
394 |
160 |
500 |
60 |
36 |
1.0/1.6 |
200 |
| Α14 |
N(2.3+X) |
300 |
126 |
960 |
694 |
160 |
1200 |
60 |
36 |
1.0/1.6 |
200 |
| Α19 |
N(2.3+X) |
382 |
192 |
995 |
701 |
165 |
1200 |
66 |
36 |
10/1.6 |
250 |
